Ensaio CPT em Caxias do Sul: Perfil Contínuo de Resistência de...

Em Caxias do Sul, a transição entre solos coluvionares e o basalto alterado da Formação Serra Geral impõe um desafio diário: a variabilidade vertical em poucos metros. Muitas vezes, a sondagem SPT não captura as lentes siltosas que se intercalam com a argila rija, e aí o ensaio CPT entra como ferramenta decisiva. Com o cone piezocone de 15 cm², conseguimos ler a resistência de ponta (qc) e o atrito lateral (fs) a cada 2 centímetros de profundidade, gerando um perfil estratigráfico contínuo sem a perturbação da perfuração. Nos bairros como Desvio Rizzo e Ana Rech, onde o perfil de alteração de rocha é muito irregular, a precisão do CPT reduz a incerteza geotécnica. Quando o projeto exige parâmetros de rigidez para sapatas ou estacas, complementamos a campanha com o ensaio triaxial para validar os critérios de ruptura com amostras indeformadas.

O perfil contínuo do CPT elimina as lacunas do SPT: lemos qc e fs a cada 2 cm, identificando lentes que passariam despercebidas na sondagem a percussão.

Nossas áreas de serviço

Metodologia e escopo

Um erro comum de projeto que observamos na região da Serra Gaúcha é usar apenas o NSPT para estimar a capacidade de carga em solos residuais, sem considerar que o SPT perde sensibilidade em camadas finas de silte arenoso, comuns nos vales de Caxias do Sul. O ensaio CPT resolve isso porque o cone registra a resistência de ponta em MPa e o atrito lateral em kPa de forma contínua, permitindo identificar camadas com menos de 20 cm de espessura. Além disso, o piezocone mede a pressão neutra (u2) durante o ensaio, o que é vital para interpretar o comportamento drenado ou não drenado do solo. Em perfis com lençol freático elevado, como nas proximidades do Arroio Tega, usamos a dissipação de poropressão para estimar o coeficiente de adensamento (ch) in situ. A densidade in situ com cone de areia complementa a investigação em aterros compactados para verificar o grau de compactação alcançado pela empreiteira antes da liberação das fundações.

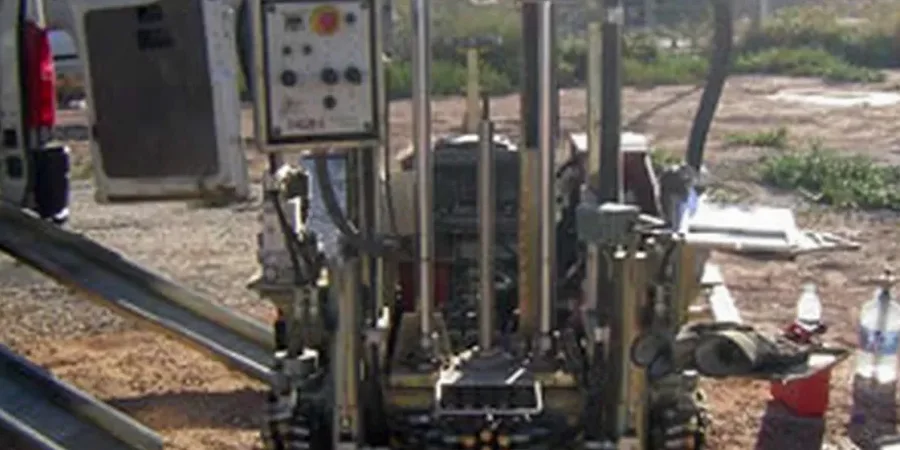

Ensaio CPT em Caxias do Sul: Perfil Contínuo de Resistência de Ponta e Atrito Lateral — Imagem técnica — Caxias do Sul

Particularidades da região

A ABNT NBR 6122:2019 exige investigação geotécnica complementar em solos com comportamento não linear, e em Caxias do Sul essa exigência se torna crítica por causa da presença de solos colapsíveis em certos platôs da cidade. Um ensaio CPT mal executado, sem saturação adequada do elemento poroso do piezocone, pode gerar leituras de u2 totalmente irreais, mascarando camadas de argila mole que depois provocam recalques diferenciais. Já vimos casos em que a ausência de dissipações de poropressão levou a fundações subdimensionadas, com trincas aparecendo em menos de dois anos. O risco operacional também está na reação insuficiente: se o caminhão não estiver bem ancorado, a cravação para antes de atingir a profundidade de projeto, deixando a ponta da estaca sem investigação. Nossa equipe de campo verifica a verticalidade e a saturação a cada avanço, e monitora a temperatura do cone para garantir a estabilidade dos transdutores.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@geotecnia1.sbs

Normas de referência

ABNT NBR ISO 22476-1:2021 — Investigação geotécnica — Ensaio de penetração estática com cone (CPT), ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 6484:2020 — Sondagens de simples reconhecimento com SPT — Procedimento

Parâmetros de referência

Parâmetro	Valor típico
Modelo do cone	Piezocone elétrico, 60°, 15 cm²
Intervalo de leitura	A cada 2 cm de profundidade
Parâmetros medidos	qc (MPa), fs (kPa), u2 (kPa)
Razão de atrito (Rf)	Calculada automaticamente: Rf = fs/qc × 100
Capacidade de cravação	Até 20 ton de reação; profundidades típicas de 15-30 m
Classificação de solo	Ábaco de Robertson (1986, 1990) — SBT
Norma de ensaio	ABNT NBR ISO 22476-1:2021 — Ensaio de penetração estática com cone

Perguntas comuns

Qual a diferença entre o ensaio CPT e a sondagem SPT?

O CPT é um ensaio de cravação estática que mede continuamente a resistência de ponta e o atrito lateral, gerando um perfil sem interrupções a cada 2 cm. O SPT é dinâmico, com leituras a cada metro, e perde definição em lentes finas. Além disso, o CPT não usa perfuração nem circulação de água, eliminando a perturbação do furo.

O ensaio CPT funciona em qualquer tipo de solo em Caxias do Sul?

O limite do CPT está na resistência do solo. Em Caxias do Sul, onde o basalto alterado aparece a profundidades variáveis, o ensaio para quando atinge o impenetrável (rocha sã ou matacão). Em solos muito compactos, como um colúvio com pedregulhos, pode ocorrer a recusa antes dos 20 MPa de qc. Nesses casos, recomendamos complementar com sondagem rotativa.

Quanto custa um ensaio CPT em Caxias do Sul?

O valor de referência para um ensaio CPT com piezocone em Caxias do Sul gira em torno de R$ 100.000, variando conforme a profundidade total da campanha, o número de dissipações de poropressão solicitadas e a mobilização do equipamento até o local da obra.
